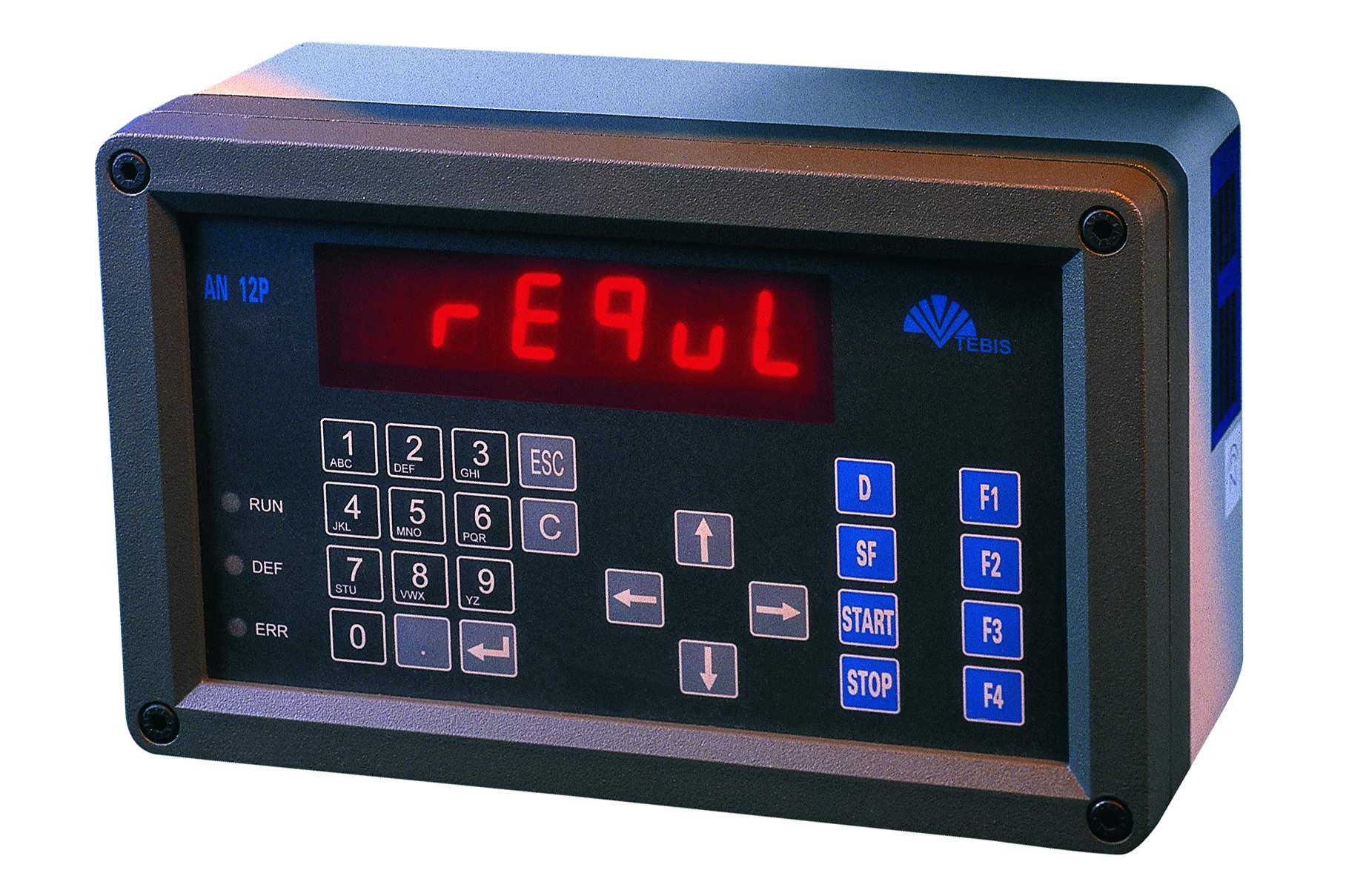

Aparatura AN12 představuje úspornější variantu ovládání technologických linek různého rozsahu než nabízí aparatura AN12 G. Data se zadávají prostřednictvím 26 znakové membránové klávesnice (včetně textů), zobrazení probíhá na velkém šestiznakovém sedmisegmentovém červeném LED displeji. Některá její data (např. receptury, archívy výroby) je možné zpracovávat i prostřednictvím dodávaného programu pro počítač typu PC (prostředí Windows 95 až W7) se kterým je aparatura propojena prostřednictvím sériové linky.
Aparatura je umístěna v kovové skříni s vynikajícími schopnostmi eliminovat veškerá příchozí i odchozí elektromagnetická rušení. Má krytí IP 54 a to ze všech stran. Umožňuje montáž na zeď, na panel i jako zástavba do panelu. Za povšimnutí stojí i velký teplotní rozsah.
Aparatura nemá (na rozdíl od AN12 DS) standardní víceúčelový program. Program je vždy vytvořen podle aktuálních požadavků nasazení. Veškeré úpravy programu (i kdyby byl zcela nový) jsou již započteny v ceně výrobku.
Mezi další přednosti aparatury patří dva plnohodnotné sériové kanály, které lze programově přepínat na různá rozhraní (2x RS 232 nebo galvanicky oddělená linka RS485). Dva analogové výstupy 0 až 10 V jsou také galvanicky oddělené. Všechny analogové vstupy jsou konfigurovatelné od rozsahů 0 až 10mV do 0 až 10 V, případně na proudové rozsahy 0..20mA nebo 4..20mA. V neposlední řadě tato aparatura vlastní certifikát třídy obchodního vážení.
Aparatura je nejčastěji používána pro účely řízení dávkovacích, pytlovacích, průtočných i jiných vah, protože má vstupy přizpůsobeny k velmi přesnému měření údajů z tenzometrických snímačů. Pro zvýšení teplotní stability má i volitelně nastavitelný střídavý mód napájení můstku. Nicméně tím její schopnosti nekončí. Slouží také v oblastech, kde se tenzometry neváží - k řízení nakrápění obilí, objemového dávkování subtrátů apod.
Aparatura je realizována v několika modifikacích - viz následující tabulka. AN12 je základním modulem, který musí být vždy osazen. Do jeho útrob lze připojit rozšíření DA8, DA12 nebo 485GO. Moduly AN12E a AN12E2 jsou umístěny v samostatné skříni zpravidla přímo v rozváděči u stykačů. K základnímu modulu lze připojit jeden modul AN12 nebo AN12E. Pokud maximální rozsah signálů (31 dig. vstupů, 48 dig. výstupů, 8 analogových vstupů, 4 analogové výstupy, 2 sériové kanály) na požadovanou aplikaci nestačí, je nutné nasadit průmyslový automat.
popis | základní modul | navíc lze k základnímu modulu připojit tato rozšíření | ||||
AN12 | AN12 E | AN12 E2 | AN12 DA8 | AN12 DA12 | AN12 485GO | |
displej | sedmisegmentový červený 20 mm displej | |||||
klávesnice | Membránová 26 kláves+ 1 kalibrační tlačítko | |||||
digitální vstupy 24V | 9x z toho 1 rychlý vstup (1 MHz) | 23x | 24x | |||
digitální výstupy | 16x24V, tranzistory | 30x relé 230V, 1A | 32x 24V, tranzistory | |||
analogové vstupy | 2x 0..20mV, 1 milion dílků, až 1000 měření za sekundu 2x 0..10V nebo 4..20mA, 256 dílků |
1x 0..2V, 4096 dílků | 6x0..20mV, 65536 dílků, 50 měření za sekundu | |||
analogové výstupy | 1x 0..2V, 4096 dílků | 2x0..10V, 4096 dílků | 2x0..10V, GO, 256 dílků | 2x0..10V, GO, 4096 dílků | ||
sériová komunikace | 2xRS232 (programově přepínatelné) 1.2 až 57.6 kBd | 1x RS485 GO | ||||
měření teploty | ne | |||||
paměť dat | 8 kB RAM, 32 KB Flash | |||||
obvod reálného času | ne | ano | ano | |||
klakson | ne | |||||
skříň | celohliníková rozměry 260*160*110 mm, hmotnost 3700g | |||||
provozní teplota | -15°C až +60°C | -15°C až +60°C | -15°C až +60°C | |||
krytí | IP 54 ze všech stran | IP 54 ze všech stran | IP 54 ze všech stran | |||
napájení | 9 až 36 V ss nebo 9 až 24V stř., odběr max. 6W | 230V, 50Hz, 20W | 230V, 50Hz, 20W | |||
montáž | na zeď nebo panel, zástavba do panelu | na zeď nebo do rozváděče | na zeď nebo do rozváděče | |||
cena v Kč bez DPH | 22 400,- | +22 200,- | +28 200,- | +530,- | +980,- | +560,- |
Cena obsahuje jak dodávku aparatury tak i výrobu software dle Vašeho přání. V případě odběru více než 1 kusu se stejným software bude cena pochopitelně výhodnější. Cena neobsahuje montáž a uvedení do provozu na místě dodávky.
