Aparatura AN12 DS
AN12 DS představuje nejlevnější variantu vážící a měřící aparatury v nabídce naší firmy. Její konstrukce vychází z požadavku našich zákazníků, kteří ve svých aplikacích nepotřebují tolik náročných funkcí, jako mají aparatury vyšší řady (AN12 nebo AN12G). Aby se snížila cena aparatury, je vybavena jednotným programem, který odpovídá nejběžnějším aplikacím v oblasti vážení, měření teplot apod. Druh programu si zákazník zvolí sám při uvedení aparatury do provozu.

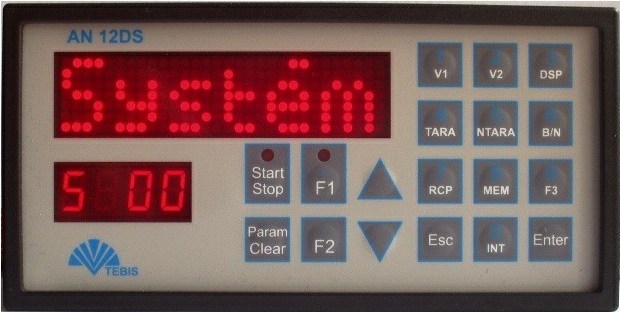

Data se do aparatury zadávají prostřednictvím 18 znakové tlačítkové klávesnice. Zobrazení údajů probíhá na dvou LED displejích - na hlavním bodovém červeném displeji (210 bodů) a na pomocném 4 číselném displeji. Tyto bodové displeje jsou v této cenové relaci výrobků výjimkou. Jejich hlavní výhodou je vysoká svítivost a především jasná čitelnost nejen číslic ale především textů, které na klasických sedmisegmentových či alfanumerických displejích ztrácí vypovídací schopnost. Navíc největší problém, jak na malém displeji zobrazit textový údaj, umí tyto displeje vyřešit velmi elegantně - naprosto plynulým posuvným textem s velkými možnostmi animace, což člověk ocení při pohybu v hlubších menu programu.
Aparatura je umístěna v plastové skříňce UNINORM. Je určena k zástavbě do panelu. Z hlediska čelního panelu má krytí IP 54, z ostatních stran IP20. Aparatura ovládá 10 výstupních relé a snímá 5 vstupních digitálních signálů. Mezi další přednosti aparatury patří dva plnohodnotné sériové kanály, které lze propojkou přepínat na různá rozhraní (RS 232, RS 485 nebo galvanicky oddělená linka RS485). Dva analogové výstupy 0 až 10 V jsou také galvanicky oddělené. Všechny analogové vstupy jsou konfigurovatelné od rozsahů 0 až 10mV do 0 až 10 V, případně na proudové rozsahy 0..20mA nebo 4..20mA.
Součástí ceny aparatury je i standardní programové vybavení, které obsahuje ovládání pro tyto typy aplikací :
| režim aparatury | popis režimu |
| prosté zobrazení údaje | pouhé vážení dvou nezávislých vah |
| limtiní vážení | hlídání různých limit v 2 nezávislých vahách |
| dávkovací váha 8 | klasické ovládání dávkovací váhy pro 8 zásobníků, receptury, evidence apod. |
| dávkovací váha 16 | klasické ovládání dávkovací váhy pro 16 zásobníků, multiplex. výstupů |
| pytlovací váha - váha samostatná nádoba | 8 sad parametrů (pro různé pytle) |
| pytlovací váha - přímo vážený pytel | 8 sad parametrů (pro různé pytle) |
| průtočná váha - typ jedna vážená nádoba | klasická šaržová váha |
| pásová váha | pásová nebo šneková váha |
V případě, že ve výše uvedené tabulce nenajdete vámi požadovanou aplikaci, není problém ji doplnit. Sériová komunikace podporuje tisk na standardních tiskárnách prostřednictvím sériového portu, podporuje ASCI protokol, protokol Epsnet (přímý zápis údajů do PLC Tecomat) nebo rotující protokol Profibus. Aparatura je realizována v několika modifikacích - viz následující tabulka. AN12 DS je základním modulem, který musí být vždy osazen. Do jeho útrob lze připojit rozšíření RE8 nebo DA485GO. Pokud maximální rozsah signálů (5 dig. vstupů, 10 dig. výstupů, 3 analogové vstupy, 2 analogové výstupy, 2 sériové kanály) na požadovanou aplikaci nestačí, je nutné nasadit některou z aparatur AN12.
| popis | základní modul | navíc lze k základnímu modulu připojit tato rozšíření | |
| AN12DS | RE8 | RE8+DA485GO | |
| displej | červený bodový LED displej 18 mm 210 diod 4-číselný červený LED displej 10 mm |
||
| klávesnice | 18 tlačítek | 1 kalibrační tlačítko | 1 kalibrační tlačítko |
| digitální vstupy 24V | 1 rychlý vstup (1 MHz) | 4x | 4x |
| analogové vstupy | 2x 0..20mV, 1 milion dílků, až 1000 měření za sekundu | 1x 0..10V nebo 4..20mA, 256 dílků | 1x 0..10V nebo 4..20mA, 256 dílků |
| analogové výstupy | 2x0..10V, GO, 256 dílků | ||
| sériová komunikace | 1xRS232 nebo RS485, 1.2 až 57.6 kBd, 8 bitů, sudá parita, 1 stop bit | 1x RS485 GO | |
| měření teploty | ne | ||
| paměť dat | 8 kB RAM, 32 KB Flash | ||
| obvod reálného času | ne | ano | ano |
| klakson | ne | ||
| skříň | plastová rozměry 74*142*121 mm, hmotnost 1200g | ||
| provozní teplota | -15°C až +60°C | ||
| krytí | IP 54 z čelního panelu, jinak IP20 | ||
| napájení | 9 až 36 V ss nebo 9 až 24V stř., odběr max. 6W | ||
| montáž | zástavba do panelu | ||
| cena v Kč bez DPH | 11 700,- | +1 100,- | +1 900,- |
Cena obsahuje dodávku aparatury se standardním softwarem (viz. výše). Samozřejmě není problém udělat software přímo na žádost zákazníka. To je již pochopitelně za příplatek. Cena neobsahuje montáž a uvedení do provozu na místě dodávky.
